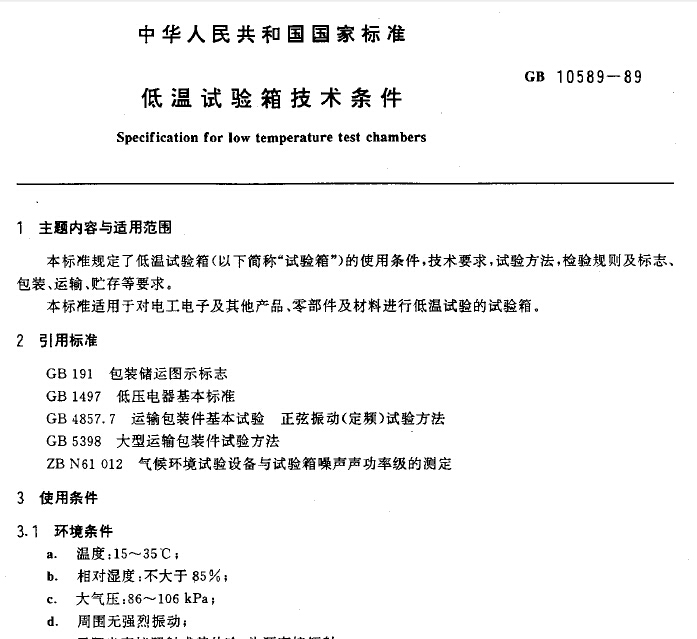

1、主題內容與適用范圍

GB10589-89低溫試驗箱技術條件規定了低溫試驗箱（以下簡稱“試驗箱”）的使用條件，技術要求，試驗方法，檢驗規則及標志、包裝、運輸、貯存等要求。WxI防爆高低溫試驗箱(室)_恒溫恒濕試驗箱_冷熱沖擊試驗箱_老化房-杭州環瑞試驗設備有限公司

GB10589-89適用于對電工電子及其他產品、零部件及材料進行低溫試驗的試驗箱。WxI防爆高低溫試驗箱(室)_恒溫恒濕試驗箱_冷熱沖擊試驗箱_老化房-杭州環瑞試驗設備有限公司

WxI防爆高低溫試驗箱(室)_恒溫恒濕試驗箱_冷熱沖擊試驗箱_老化房-杭州環瑞試驗設備有限公司

 WxI防爆高低溫試驗箱(室)_恒溫恒濕試驗箱_冷熱沖擊試驗箱_老化房-杭州環瑞試驗設備有限公司

2、引用標準

• GB 191 包裝儲運圖示標志
• GB 1497 低壓電器基本標準
• GB 4857. 7 運輸包裝件基本試驗正弦振動(定頻)試驗方法
• GB 5398 大型運輸包裝件試驗方法
• ZB N61 012 氣候環境試驗設備與試驗箱噪聲聲功率級的測定

3、使用條件

3.1環境條件

• a. 溫度 :1 5-35'C;
• b. 相對濕度:不大于85 ;
• c. 大氣 壓 : 86 106k Pa;
• d. 周圍無強烈振動;
• e. 無陽光直接照射或其他冷、熱源直接輻射;
• f. 周圍無強烈氣流;當周圍空氣需強流動時，氣流不應直接吹到箱體上;
• 9. 周圍無強電磁場影響;
• h. 周圍無高濃度粉塵及腐蝕性物質。

3.2供電條件

• 電壓:220士22 V或380士38 V;
• 頻率:50士0.5 H z.

3.3供水條件

• 可使用滿足下列條件的自來水或循環水:
• 水溫:不高于30'C;
• 水壓:0.1 ^-0.3M Pae

3.4 負載條件

• a、試驗負載可選用各種電工、電子產品，包括整機、元器件和絕緣材料等;
• b、試驗負載的總質量按在每立方米工作室容積內放置50^80 kg試驗樣品計算;
• c、試驗負載的總體積應不大于工作室容積的1/5;
• d、在垂直于主導風向的任意截面上，試驗負載面面積之和應不大于該處工作室截面的1/3.

4、技術要求

4.1 產品性能

• 4.1.1 試驗箱溫度等級如下:十 5， 一 5 ，一 10，一25，一40，一55，一650C,
• 4.1.2 溫度偏差不大于士3'C ,
• 4.1.3 溫度均勻度不大于20C,
• 4.1.4 溫度波動度不大于士1. o'c a
• 4.1.5 工作室內壁的溫度與工作空間的溫度之差不應超過8%,
• 4.1.6 在滿載條件下，試驗箱每5 min的平均降溫和升溫速率不大于1. 0`C /mine
• 4.1.7 工作空間內的風速應可調。

4.2 產品結構及外觀要求

• 4.2.1 內壁及暴露在低溫環境中的材料、焊料及焊縫等，其機械性能和物理性能應能保證試驗箱正常使用。
• 4.2.2 保溫層的厚度在環境溫度為30-35'C、相對濕度為75aa-85%條件下，以極限最低溫度運行時，不應使箱外壁、箱門及密封處有明顯的凝露現象。
• 4.2.3 致冷器件不得面對試驗樣品。
• 4.2.4 應設有觀察窗，工作室內應設有照明裝置。
• 4.2.5 箱門的密封條不易在低溫條件下硬化，失去密封性能。
• 4.2.6 應具有將測試電源引入工作室內的引線孔。
• 4.2.7 應有放置或懸掛樣品的樣品架。
• 4.2.8 應具有溫度調節、指示、記錄等儀器儀表裝置。
• 4.2.9 制冷系統管路應密封可靠，不許漏氣、漏水、漏油。
• 4.2.10 外觀涂鍍層應平整光滑，色調均勻，不得有露底、起層、起泡或擦傷痕跡。

4.3 安全和環境保護要求

• 4.3.1 應有符合GB 1497第7.1.7條規定的保護接地端子。
• 4.3.2 應設有電源斷相、缺水、超溫保護及報警裝置。
• 4.3.3 整機噪聲應不高于80 d&(A),

4. 4 運輸環境性能

• 4.4.1 試驗箱運輸包裝件的質量小于500 kg時，應能承受正弦振動(定頻)試驗。試驗時，振動頻率為3- 4H z,最大加速度為 7.3 5士2.4 5m /s'，振動持續時間按 GB 4587.7 的附錄A選用。
• 4.4 .2 試驗箱運輸包裝件的質量大于500k g，且至少有一條邊長在120c m以上時，應能承受GB5 398規定的跌落試驗。
• 4.4.3 經運輸環境試驗的產品應按出廠檢驗項目進行檢驗。

4.5 可靠性

制造廠應 在產品說明書或有關技術文件中盡可能給出該產品的可靠性指標間(MTBF)、失效率、平均壽命(MTTF)或強迫停機率(FOR)等，如平均無故障工作時。WxI防爆高低溫試驗箱(室)_恒溫恒濕試驗箱_冷熱沖擊試驗箱_老化房-杭州環瑞試驗設備有限公司

4.6 保用期限

在用 戶 遵 守保管、使用和安裝規則的條件下，從制造廠發貨日起12個月內，試驗箱因制造質量問題不能正常工作時，制造廠應免費為用戶修理或更換。WxI防爆高低溫試驗箱(室)_恒溫恒濕試驗箱_冷熱沖擊試驗箱_老化房-杭州環瑞試驗設備有限公司

……………………WxI防爆高低溫試驗箱(室)_恒溫恒濕試驗箱_冷熱沖擊試驗箱_老化房-杭州環瑞試驗設備有限公司

……………WxI防爆高低溫試驗箱(室)_恒溫恒濕試驗箱_冷熱沖擊試驗箱_老化房-杭州環瑞試驗設備有限公司

……WxI防爆高低溫試驗箱(室)_恒溫恒濕試驗箱_冷熱沖擊試驗箱_老化房-杭州環瑞試驗設備有限公司

完整內容請下載文檔查閱WxI防爆高低溫試驗箱(室)_恒溫恒濕試驗箱_冷熱沖擊試驗箱_老化房-杭州環瑞試驗設備有限公司
