   設備名稱：PCT試驗機Obi防爆高低溫試驗箱(室)_恒溫恒濕試驗箱_冷熱沖擊試驗箱_老化房-杭州環瑞試驗設備有限公司

設備型號：RHCT-35Obi防爆高低溫試驗箱(室)_恒溫恒濕試驗箱_冷熱沖擊試驗箱_老化房-杭州環瑞試驗設備有限公司

設備規格說明：

一、箱體尺寸及結構內部尺寸和特征 Obi防爆高低溫試驗箱(室)_恒溫恒濕試驗箱_冷熱沖擊試驗箱_老化房-杭州環瑞試驗設備有限公司

• 1.1 內部尺寸：300×500 mm(φ×D)圓形試驗箱。
• 1.2 外部尺寸：以實物為準
• （立式與臺式可選,目前臺式有現貨）
• 1.3內箱材質 : SUS 不銹鋼板材質。
• 1.4 外箱材質:高級冷鋼板烤漆。
• 1.5保溫材質為耐高溫纖維棉。

二、性能：操作環境需在環境溫度為+25℃、相對濕度≤85%且通風良好之條件下進行Obi防爆高低溫試驗箱(室)_恒溫恒濕試驗箱_冷熱沖擊試驗箱_老化房-杭州環瑞試驗設備有限公司

• 1.溫度范圍 : +100 ℃  ～ +121 ℃～+132 ℃(飽和蒸氣溫度)。
• 2.濕度范圍 : 100%RH (飽和蒸氣濕度)。
• 3.壓力范圍 : 0.5Kg/cm2～2.5Kg/cm2控制點壓力(安全壓力容量4Kg/cm2 )。
• 4.時間范圍: 0 ~ 999 小時可調。
• 5.溫度分布:(+/-)2.0℃。
• 6.升溫時間:RT ~ 132℃約60分鐘（控制點溫度）。
• 7.加壓時間:0.0Kg/cm2 ~ 2.0Kg/cm2 約45分鐘左右（控制點壓力）。

三、試樣限制：易燃、易爆、易揮發性物質試樣的試驗或儲存，腐蝕性物質試樣的試驗或儲存，強電磁發射源試樣的試驗或儲存Obi防爆高低溫試驗箱(室)_恒溫恒濕試驗箱_冷熱沖擊試驗箱_老化房-杭州環瑞試驗設備有限公司

四、控制系統：微電腦觸控屏 Obi防爆高低溫試驗箱(室)_恒溫恒濕試驗箱_冷熱沖擊試驗箱_老化房-杭州環瑞試驗設備有限公司

• 1．微電腦飽和蒸氣溫度+時間+壓力顯示獨立控制器，采用原裝進口4.3英寸微電腦彩色液晶顯示觸控式瑩幕直接按鍵型,高對比度功能程控器,并附多組PID控制功能。

A．控制器規Obi防爆高低溫試驗箱(室)_恒溫恒濕試驗箱_冷熱沖擊試驗箱_老化房-杭州環瑞試驗設備有限公司

a.分辨率:溫度±0.1℃,濕度±0.1%R.H. 壓力0.1㎏/cm2。Obi防爆高低溫試驗箱(室)_恒溫恒濕試驗箱_冷熱沖擊試驗箱_老化房-杭州環瑞試驗設備有限公司

b精 度: 溫度±0.3℃、濕度±1%R.H ,壓力±0.1%R.H。Obi防爆高低溫試驗箱(室)_恒溫恒濕試驗箱_冷熱沖擊試驗箱_老化房-杭州環瑞試驗設備有限公司

c.具有上下限待機及警報功能。Obi防爆高低溫試驗箱(室)_恒溫恒濕試驗箱_冷熱沖擊試驗箱_老化房-杭州環瑞試驗設備有限公司

d.溫濕度入力信號干濕球（RTD）PT-100Ω×2(鉑金電阻)。Obi防爆高低溫試驗箱(室)_恒溫恒濕試驗箱_冷熱沖擊試驗箱_老化房-杭州環瑞試驗設備有限公司

e.壓力入力信號4～20ma。Obi防爆高低溫試驗箱(室)_恒溫恒濕試驗箱_冷熱沖擊試驗箱_老化房-杭州環瑞試驗設備有限公司

f.多組P.I.D控制參數設定,P.I.D自動演算。Obi防爆高低溫試驗箱(室)_恒溫恒濕試驗箱_冷熱沖擊試驗箱_老化房-杭州環瑞試驗設備有限公司

g.干濕球自動更正。Obi防爆高低溫試驗箱(室)_恒溫恒濕試驗箱_冷熱沖擊試驗箱_老化房-杭州環瑞試驗設備有限公司

B．控制器版面顯示功能：Obi防爆高低溫試驗箱(室)_恒溫恒濕試驗箱_冷熱沖擊試驗箱_老化房-杭州環瑞試驗設備有限公司

a 采用畫面對談式,無須擊鍵,熒幕直接觸摸選項。Obi防爆高低溫試驗箱(室)_恒溫恒濕試驗箱_冷熱沖擊試驗箱_老化房-杭州環瑞試驗設備有限公司

b設定（SV）與實際（PV）值直接顯示。Obi防爆高低溫試驗箱(室)_恒溫恒濕試驗箱_冷熱沖擊試驗箱_老化房-杭州環瑞試驗設備有限公司

c可顯示目前執行的剩余時間。Obi防爆高低溫試驗箱(室)_恒溫恒濕試驗箱_冷熱沖擊試驗箱_老化房-杭州環瑞試驗設備有限公司

d運轉累計時間功能。Obi防爆高低溫試驗箱(室)_恒溫恒濕試驗箱_冷熱沖擊試驗箱_老化房-杭州環瑞試驗設備有限公司

e設定值以圖形曲線顯示,具實時顯示程序曲線執行功能。Obi防爆高低溫試驗箱(室)_恒溫恒濕試驗箱_冷熱沖擊試驗箱_老化房-杭州環瑞試驗設備有限公司

f具單獨編輯畫面,可輸入溫度，濕度、壓力及試驗時間。Obi防爆高低溫試驗箱(室)_恒溫恒濕試驗箱_冷熱沖擊試驗箱_老化房-杭州環瑞試驗設備有限公司

g中英文可任意切換。Obi防爆高低溫試驗箱(室)_恒溫恒濕試驗箱_冷熱沖擊試驗箱_老化房-杭州環瑞試驗設備有限公司

h故障提示畫面顯示。Obi防爆高低溫試驗箱(室)_恒溫恒濕試驗箱_冷熱沖擊試驗箱_老化房-杭州環瑞試驗設備有限公司

i熒幕可作背光調整. 熒幕顯示保護功能可作定時，TIMER或手動Obi防爆高低溫試驗箱(室)_恒溫恒濕試驗箱_冷熱沖擊試驗箱_老化房-杭州環瑞試驗設備有限公司

關閉設定。  Obi防爆高低溫試驗箱(室)_恒溫恒濕試驗箱_冷熱沖擊試驗箱_老化房-杭州環瑞試驗設備有限公司

C 控制容量功能：Obi防爆高低溫試驗箱(室)_恒溫恒濕試驗箱_冷熱沖擊試驗箱_老化房-杭州環瑞試驗設備有限公司

a具有RS-232/或485通訊界面，雙向操控機器及曲線數據存盤計算機硬盤。注：（可選5.7英寸微電腦具USB通訊界面）Obi防爆高低溫試驗箱(室)_恒溫恒濕試驗箱_冷熱沖擊試驗箱_老化房-杭州環瑞試驗設備有限公司

b具有預約啟動及關機功能。Obi防爆高低溫試驗箱(室)_恒溫恒濕試驗箱_冷熱沖擊試驗箱_老化房-杭州環瑞試驗設備有限公司

c具有日期,時間調整功能。Obi防爆高低溫試驗箱(室)_恒溫恒濕試驗箱_冷熱沖擊試驗箱_老化房-杭州環瑞試驗設備有限公司

d機器保養提示自學功能。Obi防爆高低溫試驗箱(室)_恒溫恒濕試驗箱_冷熱沖擊試驗箱_老化房-杭州環瑞試驗設備有限公司

e執行時可實時顯示圖形曲線。Obi防爆高低溫試驗箱(室)_恒溫恒濕試驗箱_冷熱沖擊試驗箱_老化房-杭州環瑞試驗設備有限公司

f具有斷電程序記憶,復電后自動啟動并接續執行程序功能。Obi防爆高低溫試驗箱(室)_恒溫恒濕試驗箱_冷熱沖擊試驗箱_老化房-杭州環瑞試驗設備有限公司

g可編程時序控制模塊裝置x2組。Obi防爆高低溫試驗箱(室)_恒溫恒濕試驗箱_冷熱沖擊試驗箱_老化房-杭州環瑞試驗設備有限公司

h按鍵及畫面鎖定（LOCK）功能。Obi防爆高低溫試驗箱(室)_恒溫恒濕試驗箱_冷熱沖擊試驗箱_老化房-杭州環瑞試驗設備有限公司

• 2.本系統符合高壓加速老化之可靠度試驗規格:CNS、ISO、JIS、ASTM、DIN、BS、IEC、 NACE、UL、MIL…
• 3.控制對象:微電腦+P.I.D.+S.S.R自動演算控制飽和蒸氣溫度。
• 4.控制方式:觸摸屏可編程式控制制。

五、循環方式：飽和水蒸氣自然對流循環方式Obi防爆高低溫試驗箱(室)_恒溫恒濕試驗箱_冷熱沖擊試驗箱_老化房-杭州環瑞試驗設備有限公司

六、溫度感應器：（RTD）PT-100Ω(鉑金電阻)Obi防爆高低溫試驗箱(室)_恒溫恒濕試驗箱_冷熱沖擊試驗箱_老化房-杭州環瑞試驗設備有限公司

七、加溫電熱器：絕緣耐壓型溫度電熱器Obi防爆高低溫試驗箱(室)_恒溫恒濕試驗箱_冷熱沖擊試驗箱_老化房-杭州環瑞試驗設備有限公司

八、機械結構: Obi防爆高低溫試驗箱(室)_恒溫恒濕試驗箱_冷熱沖擊試驗箱_老化房-杭州環瑞試驗設備有限公司

• 1. 圓型內箱,不銹鋼圓型試驗內箱結構,符合工業安全容器標準,可予防試驗中結露滴水現象
• 2. 圓弧內膽,不銹鋼圓弧型內膽設計,可避免蒸氣過熱直接沖擊。
• 3. 精密設計,氣密性良好,耗水量少。
• 4. 專利型packing , 內箱壓力愈大時 , packing會有反壓會使其與箱體更緊密結合,與傳統擠壓式完全不同,可延長 packing壽命
• 5. 臨界點LIMIT方式自動安全保護,異常原因與故障指示燈顯示。
• 6. 機臺具有定時干燥功能 , 使試驗產品處于干燥狀態。
• 7. 獨家采用自動補水功能；試驗不終斷，試驗結束時設備會報警并在設定時間內自動瀉除壓力。

九、保護措施：Obi防爆高低溫試驗箱(室)_恒溫恒濕試驗箱_冷熱沖擊試驗箱_老化房-杭州環瑞試驗設備有限公司

• 1. 加熱器空焚保護，當箱內缺水時停止加熱。
• 2. 壓力保護，分機械式超壓保護、電子式泄壓保護。
• 3. 缺水保護，當箱內缺水時報警輸出。
• 4. 溫度上限保護，箱內溫度超過溫度上限時報警。
• 5．?dāng)嚯姳Ｗo(hù)，控制器有斷電記憶功能。
• 6. 在工作完成時自動泄壓有報警音提示,報警音持繼一定時間還沒有操作員在現場處理,機器會自動關機,這個時間長短可以由操作者自由設定在1 ~ 5分鐘內。

十、安裝場地要求：Obi防爆高低溫試驗箱(室)_恒溫恒濕試驗箱_冷熱沖擊試驗箱_老化房-杭州環瑞試驗設備有限公司

• 1．設備周圍無易燃、易爆、腐蝕性物質和粉塵。
• 2．設備放置地面平整，通風良好，無振動。
• 3．設備擺置位置離墻壁最少在20CM以上.。
• 4. 設備周圍無電磁場。

十一、設備周圍環境要求：Obi防爆高低溫試驗箱(室)_恒溫恒濕試驗箱_冷熱沖擊試驗箱_老化房-杭州環瑞試驗設備有限公司

• 1．氣壓：86kPa～106kPa。
• 2. 操作環境需在通風良好之條件下進行。
• 3. 溫度：5℃～35℃。
• 4. 相對濕度：≤85%。

十二、電源線纜：配置三芯（單相兩線+保護地線）電纜1條（根據客戶要求長度提供，限5米以內，標配2.5米長）。Obi防爆高低溫試驗箱(室)_恒溫恒濕試驗箱_冷熱沖擊試驗箱_老化房-杭州環瑞試驗設備有限公司

十三、承載架配置一個（有承重5kg/層，10kg/層，20kg/層）（注：箱內樣品架累計總承載不超過50kg,K-PCT-25機型適合承重5kg/層）。Obi防爆高低溫試驗箱(室)_恒溫恒濕試驗箱_冷熱沖擊試驗箱_老化房-杭州環瑞試驗設備有限公司

十四、供電條件：AC220V  單相+保護地線；Obi防爆高低溫試驗箱(室)_恒溫恒濕試驗箱_冷熱沖擊試驗箱_老化房-杭州環瑞試驗設備有限公司

• 電壓允許波動范圍：AC（220±22）V ；
• 頻率允許波動范圍：（50±0.5）Hz；
• 保護地線接地電阻小于4Ω；要求用戶在安裝現場為設備配置相應容量的空氣或動力開關，并且此開關必須是獨立供本設備使用。

十五、電源容量 ：約 2.0kw ，電源開關20A。Obi防爆高低溫試驗箱(室)_恒溫恒濕試驗箱_冷熱沖擊試驗箱_老化房-杭州環瑞試驗設備有限公司

十六、儲存要求：試驗設備不工作時環境溫度保持在0℃～+45℃以內，當環境溫度低于0℃時應將管道里面的水份排干凈，以免結冰漲壞水管。Obi防爆高低溫試驗箱(室)_恒溫恒濕試驗箱_冷熱沖擊試驗箱_老化房-杭州環瑞試驗設備有限公司

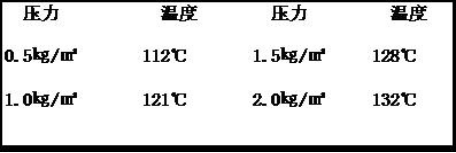

十七、溫度與壓力對照表及行業相關測試條件參照Obi防爆高低溫試驗箱(室)_恒溫恒濕試驗箱_冷熱沖擊試驗箱_老化房-杭州環瑞試驗設備有限公司

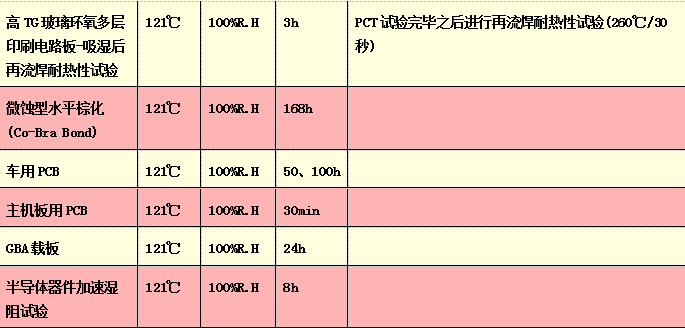

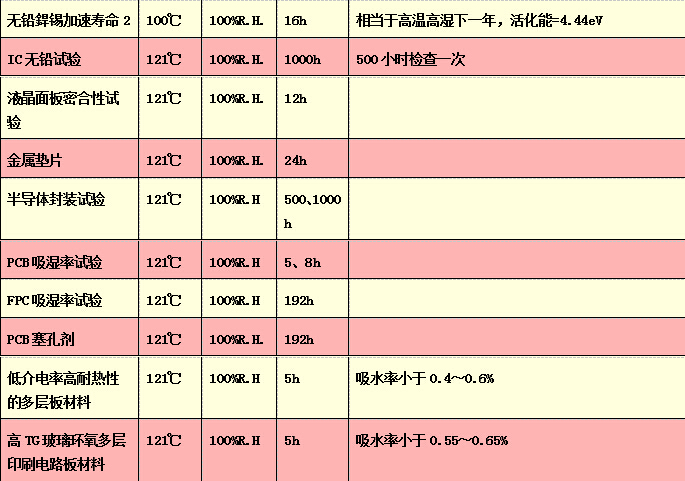

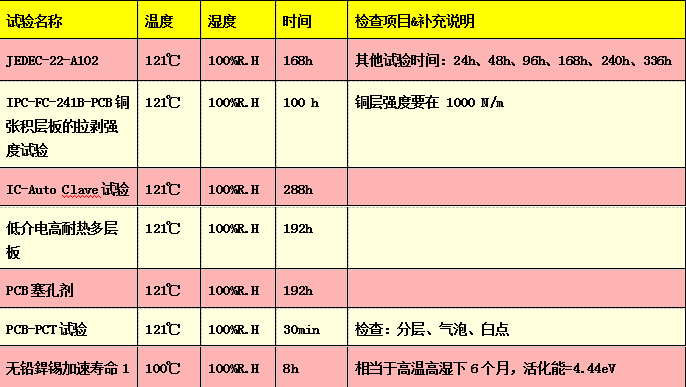

PCT試驗條件(整理PCB、PCT、IC半導體以及相關材料有關于PCT[蒸汽鍋測試]的相關測試條件) Obi防爆高低溫試驗箱(室)_恒溫恒濕試驗箱_冷熱沖擊試驗箱_老化房-杭州環瑞試驗設備有限公司
